- IC (이온 크로마토그래피, Ion-Chromatography)
- 혼합물 내 이온성 물질을 성분 별로 분리할 수 있는 정성 및 정량 분석 기법
- Mobile Phase/Stationary Phase (고정상/이동상 혼합물 분리)
- 고정상/이동상 이온 상호작용 [이온 친화도]에 따라 이온의 분리 및 검출
-

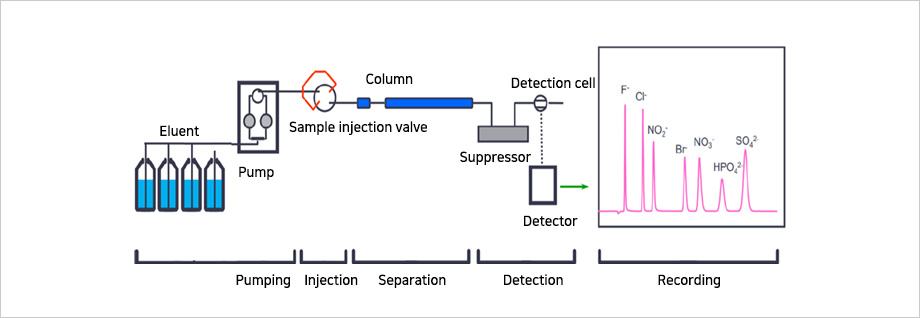

STEP. 01
Water Pump in Pump
이동상 제조를 위한 deionized Water를 일정한 유속으로 주입
-
STEP. 02
Mobile Phase Prep. in EGC
분석 물질의 운동 수단
-
STEP. 03
Sample Injection in Sample Injection valve
Sample Loop 내 시료 Loading & 시스템 내 시료 Injection
-
STEP. 04
Ion Exchange Separation in Column
이온 작용기가 채워져 있는 고정상에서 이동상과 상호작용[이온 친화도] 및 이온 성분의 분리
-
STEP. 05
Ion Detection in Conductivity Detector
용액 내 이온 성분의 전기 전도도 측정을 통해 이온을 검출
-
STEP. 06
Recording in Recording

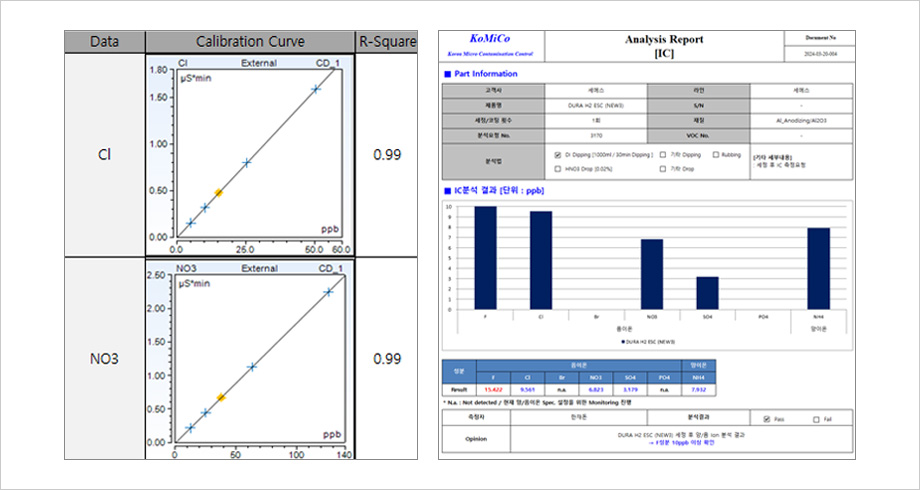

“표준용액”의 이온 검출 시점 (Retention Time), 피크 면적 & 높이와 비교해 정성/정량 분석 진행

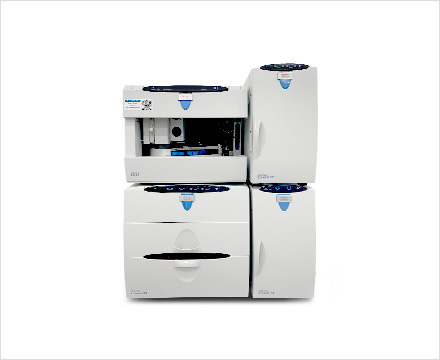

- Pump Pressure Range
- 0 – 41 Mpa (0 – 6000 psi)
- Pump Flow Rate Precision
- < 0.1%
- Pump Flow Rate Accuracy
- < 0.1% at 14 MPA (2000 psi)
- Eluent Generator Min. & Max. Concentrations
- Analytical : (0.1 – 100) mM
Capillary : (0.1 – 200) mM
- Eluent Generator Flow Rates
- Analytical : (0.100 – 3.000) mL/min
Capillary : (0.001-0.030) mL/min
- Eluent Types
- Anion Analysis : KOH (Potassium Hydroxide), Provides hydroxide ions(OH-) for anion analysis
Cation Analysis : MSA (Methanesulfonic Acid), Provides protons (H+) for cation analysis
- Compartment Resolution
- 0.00238 nS/cm
- Noise, Wet
- <0.2 nS at 23 µS/cm background, < 0.1 nS at 1 µS/cm background
- Sample Size
- Minimum Sample Volume Required for Analysis 10ml per analysis

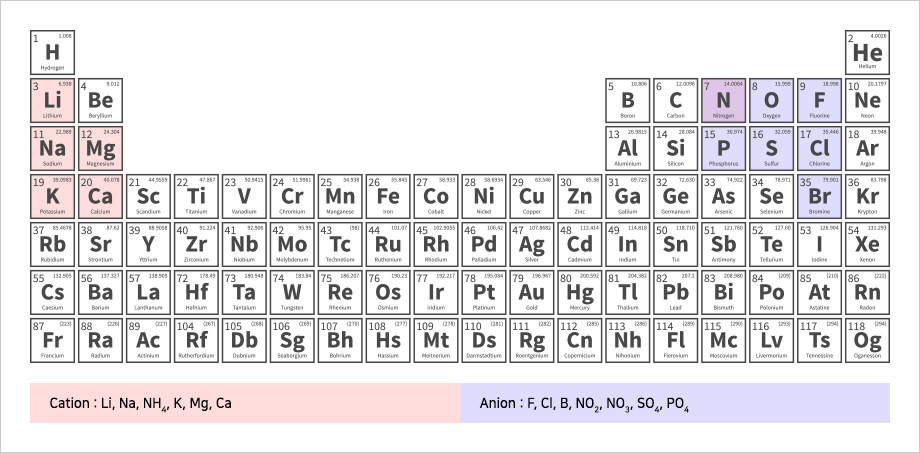

| 공인 / 비공인 | 규격번호 | 규격명 | 시험원소 & 범위 | |||||
|---|---|---|---|---|---|---|---|---|
| 시험원소 | 시험범위 | 시험원소 | 시험범위 | 시험원소 | 시험범위 | |||
| 공인 시험분야 | ASTM D4327-17 | Standard Test Method for Anions in Water by Suppressed Ion Chromatography | F- | ≥ 0.15 ㎍/L | Cl- | ≥ 0.15 ㎍/L | NO2- | ≥ 0.35 ㎍/L |
| Br- | ≥ 0.10 ㎍/L | NO3- | ≥ 0.10 ㎍/L | SO42- | ≥ 0.80 ㎍/L | |||
| PO43- | ≥ 1.05 ㎍/L | - | - | - | - | |||
| ASTM D5673-16 | Standard Test Method for Elements in Water by inductively Coupled Plasma - Mass Spectrometry | Be | ≥ 0.10 ㎍/L | Cr | ≥ 0.20 ㎍/L | Mn | ≥ 0.10 ㎍/L | |
| Ni | ≥ 0.20 ㎍/L | Zn | ≥ 0.30 ㎍/L | As | ≥ 0.20 ㎍/L | |||
| Se | ≥ 0.30 ㎍/L | Cd | ≥ 0.20 ㎍/L | Ba | ≥ 0.20 ㎍/L | |||
| Tl | ≥ 0.20 ㎍/L | Pb | ≥ 0.20 ㎍/L | Mo | ≥ 0.20 ㎍/L | |||
| Ag | ≥ 0.10 ㎍/L | Sb | ≥ 0.10 ㎍/L | - | - | |||
| ASTM D6919-17 | Standard Test Method for Determination of Dissolved Alkali and Alkaline Eartch Cations and Ammonium in Water and Wasterwater by Ion Chromatography |
Li+ | ≥ 0.10 ㎍/L | Na+ | ≥ 0.25 ㎍/L | NH4+ | ≥ 2.35 ㎍/L | |
| K+ | ≥ 1.15 ㎍/L | Mg2+ | ≥ 0.90 ㎍/L | Ca2+ | ≥ 0.80 ㎍/L | |||
| ISO 10304-1 : 2007 | Water quality — Determination of dissolved anions by liquid chromatography of ions — Part 1: Determination of bromide, chloride, fluoride, nitrate, nitrite, phosphate and sulfate |
F- | ≥ 0.15 ㎍/L | Cl- | ≥ 0.15 ㎍/L | NO2- | ≥ 0.35 ㎍/L | |
| Br- | ≥ 0.10 ㎍/L | NO3- | ≥ 0.10 ㎍/L | SO42- | ≥ 0.80 ㎍/L | |||
| PO43- | ≥ 1.05 ㎍/L | - | - | - | - | |||
| ISO 10304-4 : 1997 | Water quality . Determination of dissolved anions by liquid chromatography of ions . Part 4: Determination of chlorate, chloride and chlorite in water with low contamination |
Cl- | ≥ 0.15 ㎍/L | - | - | - | - | |
| KS I ISO10304-1 : 2007 | 수질-이온 크로마토그래피를 이용한 용존 음이온의 측정 - 제1부 : 브롬이온, 염소이온, 불소이온, 질산 이온, 아질산 이온, 인산이온, 황산이온의 측정 |
F- | ≥ 0.15 ㎍/L | Cl- | ≥ 0.15 ㎍/L | NO2- | ≥ 0.35 ㎍/L | |
| Br- | ≥ 0.10 ㎍/L | NO3- | ≥ 0.10 ㎍/L | SO42- | ≥ 0.80 ㎍/L | |||
| PO43- | ≥ 1.05 ㎍/L | - | - | - | - | |||
| KS I ISO10304-4 : 1997 | 수질-이온 액체 크로마토그래피에 의한 용존 음이온 측정방법 - 제4부 : 오염이 낮은 물에 존재하는 염소의 측정 |
Cl- | ≥ 0.15 ㎍/L | - | - | - | - | |
| KS I ISO14911 : 1998 | 수질-이온 크로마토그래피를 사용하여 용해된 Li+, Na+, NH4+, K+, Mn 2+, Ca 2+, Mg 2+, Sr 2+ 및 Ba 2+의 측정 방법 - 용수 및 폐수를 위한 방법 |
Li+ | ≥ 0.10 ㎍/L | Na+ | ≥ 0.25 ㎍/L | NH4+ | ≥ 2.35 ㎍/L | |
| K+ | ≥ 1.15 ㎍/L | Mg2+ | ≥ 0.90 ㎍/L | Ca2+ | ≥ 0.80 ㎍/L | |||
